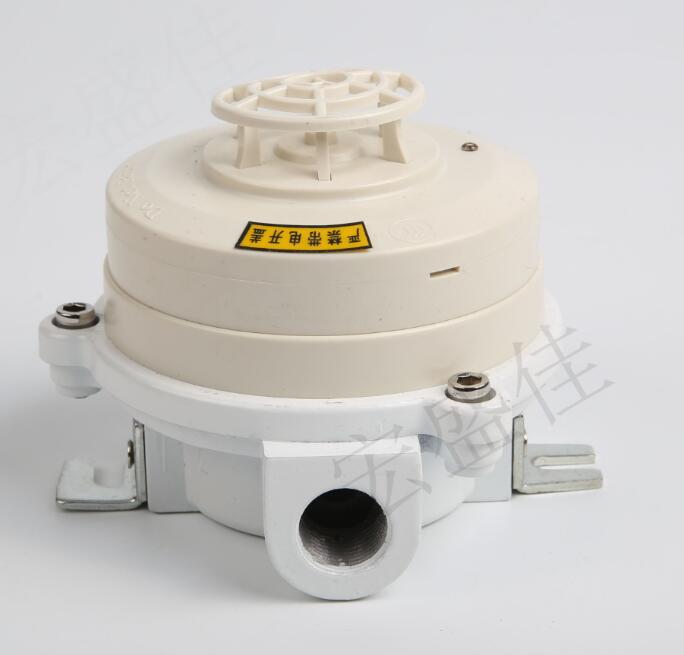

点击图片查看原图
产品概述
HAWG-D-2防爆点型感温火灾探测器（简称探测器）为非编码开关型（继电器输出）探测器，适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，本探测器是利用热敏元件对温度的敏感性来检测环境温度，特别适用于发生火灾时有剧烈温升的场所。本探测器已配接安全栅，可以和国内外任何厂家的火灾报警控制器配套使用。本产品符合GB3836系列标准的要求，经国家指定的检测机构鉴定并取得了防爆合格证。
产品参数
防爆形式：本安隔爆复合式
防爆标志：Exd（ib）IICT6
工作电压：DC20V~DC28V
监视电流：≤0.6mA
报警电流：10mA≤I≤30mA
报警复位：断电重启
报警温度：60℃
触点容量：1A
报警确认灯：红色，正常监视时不亮，报警时常亮
保护面积：空间高度为6~12米时，保护面积为80平米；空间高度在6米以下时，保护面积
为60平米
使用环境：温度：－20℃～＋50℃；相对湿度：≤95％ 不结露； 大气压力：80kPa～110kPa
进线口径：2-M22x1.5标配（选配G1/2 G3/4 M20*1.5）
重 量:1.5KG
防爆感温探测器产品尺寸图
防爆感温探测器安装
安装接线：
松开探测器外壳固定螺钉，打开隔爆腔，将试验用线去掉，用直径约为8mm的电缆作为系统用线。
将DC24V电源线从一侧进线口串入，接在线路板的输入端子D上（无极性）；K为常开无源触点，B为常闭无源触点。见图3 接线图。
防爆感温探测器接线图
D D为24v电源
G K为常开无源触点输出
B G为常闭无源触点输出
售后服务：收到之日三个月内产品属本身质量问题包换，一年免费保修（待我司工程部检查非人为损坏既可）。
联系人：陈诚（先生）
电话：【 15889370119 】（微信同号）
质量保证：我们是深圳市宏盛高科电子有限公司厂家批发，产品可靠，有质量问题请与我联系
