一．概述

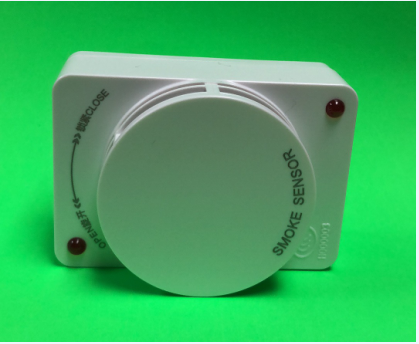

JTY-GD-S832 点型光电感烟火灾探测器（以下简称探测器，外观如图 1 所示）采用无极性电源输入，能够探测火灾时产生的烟雾及时发出报警信号。探 测器采用了 CPU控制，能够智能判断火灾时产生的烟雾浓度。探测器处于监视 状态时，红色指示灯闪烁，工作电流小；当现场烟雾浓度超过设定的报警阈值时， 探测器进入报警状态，红色指示灯常亮，同时继电器动作。探测器带有继电器干 接点输出，报警信号以继电器触点动作变化的形式给出，且具有报警锁定功能， 报警的复位只能通过短暂断电来实现。探测器具有灰尘积累自动补偿功能，能减 少灰尘对探测器灵敏度的影响。 探测器适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾的场所， 如：饭店、宾馆、教学楼、办公楼、计算机房、通讯机房、书库和档案库等工业 与民用建筑。但不适用于有大量粉尘、水雾滞留的场所；不适用于可能产生蒸汽 和油雾的场所；不适用于正常情况下有烟滞留的场所

产品图片 1、要求图片标准尺寸为 200 x 200 2、要求图片格式：jpg,png,gif高清图片. 3、上传实拍产品图和丰富产品详情，让产品更具吸引力，获得好排名，帮助目标客户直接了解产品细节！ 过期时间    快捷选择 长期有效 3天 一周 半月 一月 半年 一年   不选表示长期有效 主要参数 参数名称 参数值 例如：规格 例如：10cm*20cm 交易条件 计量单位 产品单价  元/台 z小起订量  台 供货总量  台 发货期限 自买家付款之日起  天内发货 建议详细填写交易条件，否则买家无法为您的产品下订单 自定义分类 默认防爆火灾报警配件家用燃气泄漏报警器烟雾/温度报警器消防广播电源装置防爆可燃气体探测器消防火灾自动报警系统感温电缆/水位探测器  [管理分类] 我的推荐  是       否        当前供应信息的质量星级：★★★★★     →低星级产品不利于推广和收录 本站优先展示5星级产品 建议： 2、填写产品品牌（品牌长度大于1个字）可以让更多买家看到您的产品 马上去补充

二．特点及技术指标
1．执行标准：GB4715-2005

2．工作电压：DC12V/24V（允许范围 9V~30V）

3．工作电流：监视状态 ＜1mA @DC12V   ＜5mA @DC24V 火灾报警 ＜30mA@DC12V   ＜35mA @DC24V

4．继电器输出：常开（火警后闭合）， 触 点 容 量 1 A 30VDC

5．工作指示：监视状态 红色指示灯约每 6 秒闪烁 1 次； 报警状态 红色指示灯常亮； 故障状态 红色指示灯约每 6 秒连续闪烁 2 次

6．使用环境：温度：-10℃～+65℃，

相对湿度：≤95%(40℃±2℃ 无凝露)

7．外形尺寸：75mm×51.8mm×38.5mm (带底座)，

， 三．安装与调试
按照**标准 GB50116-98 中的相关规定和要求确定保护区域中探测器的 安装位置、安装间距和数量。
探测器的安装需要使用配套底座。配套底座如图 3 所示，外型尺寸为 75mm ×51.8mm×5mm (长×宽×高)，固定孔为 5mm×10mm，固定孔间距为52mm～66mm。探测器通过 4PIN 插拔式端子（见图 4）与外界接线，其中 D1、
D2 脚为电源输入端口；K1、K2 脚为继电器输出端口。

安装与调试的具体方法如下： 1．  底座安装可采用如下方式：
1） 按施工图纸，使用 2 枚 M4 螺钉，通过图 3 中所示的 A、B 固定孔， 将配套底座固定在指定的位置上，且应确认底座已安装牢靠； 2） 按施工图纸，在指定位置上钻 ф6mm 孔，塞入附带的塑料膨胀胶塞， 使用 2 枚 ST3.5×20mm 的自攻螺钉，通过图 3 中所示的 A、B 固定 孔将配套底座固定在膨胀胶塞上; 3） 将指定磁钢装入图 3 中所示的 A、B 固定孔，底座与探测器装配后，
通过磁钢将探测器吸附在金属机柜上，此安装方式为选配安装方式。 2．  切断控制器电源，按施工图纸，先将所有底座正确连接，再接入控制器相 应的输入端口；
3．  确认探测器类型与施工图纸上所注类型相匹配；
